特徴

  • アルミ合金製で非常に軽量、燃え・サビ等の心配がありません。
  • 一人で移動、取付け、取外しが短時間に行なえます。
  • ワンタッチ折りたたみ式でコンパクトです。
  • 転用等には重機等不要、工期の短縮と工費の削減に貢献します。
  • 各部材とも強固に設計され、安全荷重200kg・fに対し安全率は5倍です。

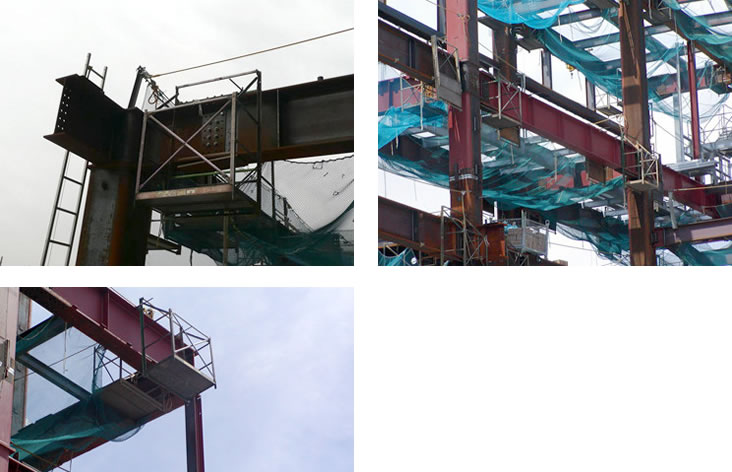

採用例

採用例

仕様

型式 寸法(mm) 最大積載荷重
(kg)
自 重 量
(kg)
B W H
トビック1型 617 763 1260 200 13
トビック2型 617 1063 1260 200 15

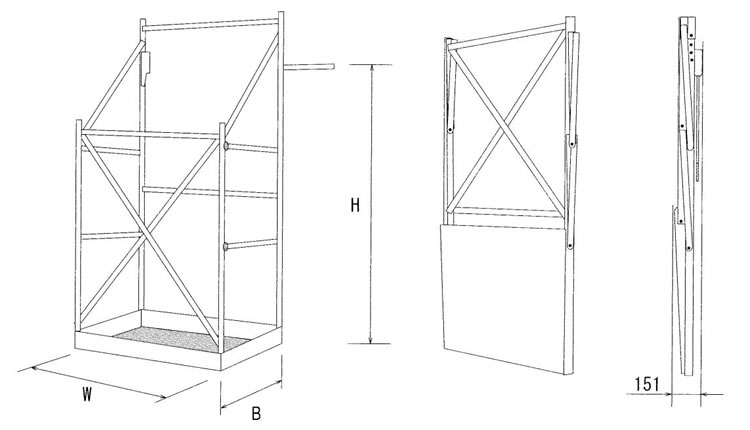

仕様

注意

  • トビック本体から水平養生ネット、垂直養生ネットの取付をしないで下さい。
  • トビックの取付は梁上での作業となりますので、充分ご注意下さい。
  • トビックへの乗り降りは、衝撃のかからぬ様にしてください。
  • アルミ製につき、取扱はていねいにお願いします。
  • 安全帯はトビック本体から取らないで下さい。
注意

取付金具の種類

A型金具(標準仕様)

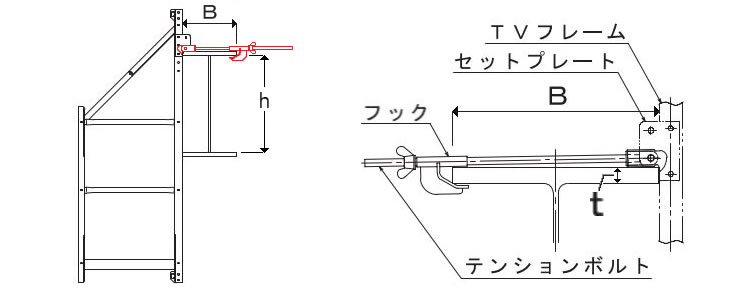

採用例
■A型金具使用可能寸法
型 式
(商品名称)
品 番 B寸法
(適用フランジ幅)
h寸法
(※本締の最適用梁成)
t 寸法
(適用フランジ厚さ)
テンションボルト
寸法
A2型
(A-2取付金具)
TVA2L 135 ~ 490mm 250 ~ 760mm 6 ~ 30mm 600mm
TVA2R

※最適用梁成は梁下端からトビックの作業床までを500mmとした場合の寸法です。

B型金具(オプション)

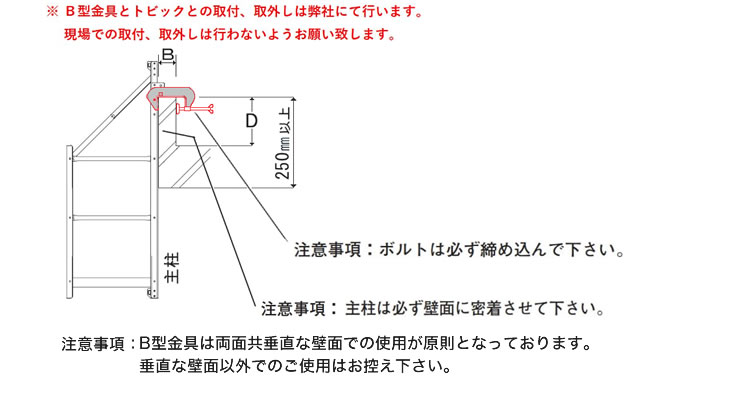

B型金具(オプション)
■B型取付金具仕様寸法
型 式
(商品名称)
品 番 B寸法 D寸法
B2型
(B-2取付金具)
TVB2L 5 ~ 150mm 120mm 以上
TVB2R
B4型
(B-4取付金具)
TVB4L 120 ~ 300mm 220mm 以上
TVB4R

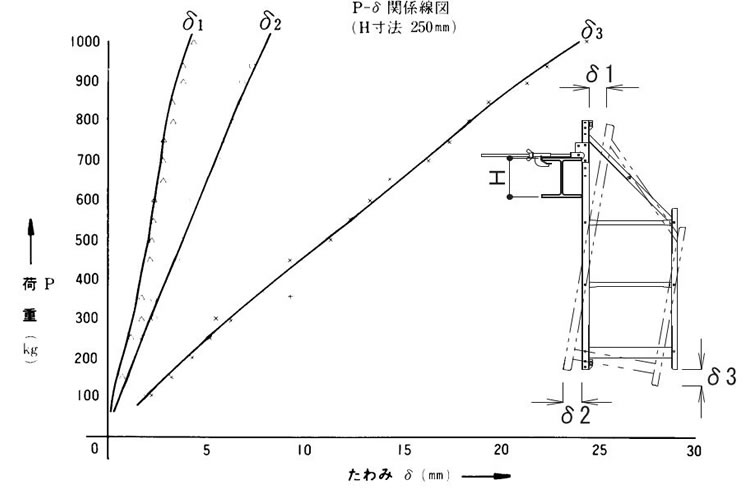

強度グラフ

強度グラフ
