勇馬
リース品販売品

勇馬

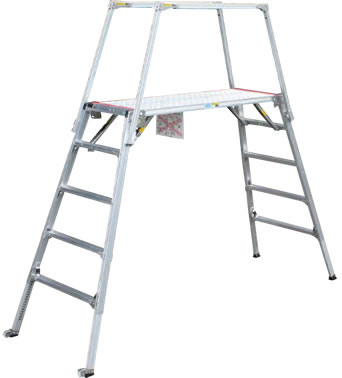

特長

「楽駝」のコンセプトを継承する安全性
四脚調節式足場台
(仮設工業会認定品可搬式作業台)

「楽駝」で培った高い安全性を継承し、軽量化を施した揺れ・ガタつきがない可搬式作業台です。

  • 業界最大級のステップ巾(踏みさん60mm)
  • 72.5°の階段確度
  • バーリング数の増量+大口径化
  • 縦方向のガタつき・揺れを抑える伸縮脚と支柱デザイン
  • ガタつきや穴あれを抑える折りたたみ金具のブッシュ
  • 軽量化と材質劣化を抑えるステンレス材の導入
最大使用質量 150kg

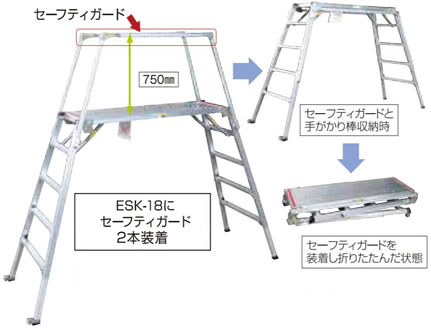

セーフティガード(14号・18号に標準装備)
  • セーフティガードは手がかり棒にセットしたまま収納可能。
  • セーフティガードは補助手摺機能とは異なります。
  • 安全帯等の固定は行わないで下さい。

仕様

勇馬 型式 垂直高
(mm)
天板(mm) 設置スペース(mm) 質量
(kg)
手がかり棒
スライド式
4本付属
セーフティ
ガード両側に
標準装備
長さ 長さ
11号 ESK-11 724~1084 500 1545 709~802 2139~2366 16.2
14号 ESK-14 1057~1417 500 1545 795~883 2349~2576 21.4
18号 ESK-18 1390~1750 500 1545 881~973 2559~2786 23.3

オプション

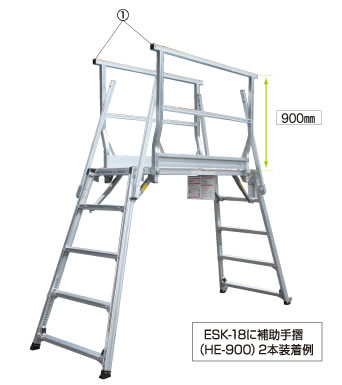

① 補助手摺(11号・14号・18号・連結ブリッジに装着可能)
勇馬

■補助手摺

  • 勇馬の補助手摺は仮設工業会「墜落防止設備等に関する技術基準」手摺第二種に準じた強度を保有しています。
  • 安全帯等の固定は行わないでください。
  • 巾木(h:100mm)付です。
  • アウトリガーとセットでのご利用をおすすめ致します。

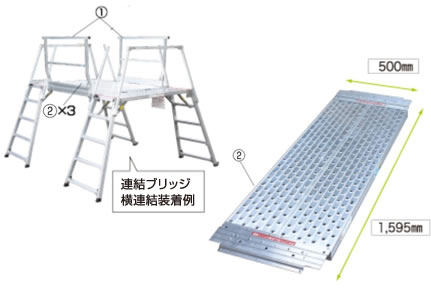

② 連結ブリッジ(11号・14号・18号に装着可能)
  • 勇馬の連結ブリッジは縦横兼用なので、使い回しが可能で効率的。在庫運用も簡素化しました。
  • 縦・横を組み合わせると敷き詰めることもできます。

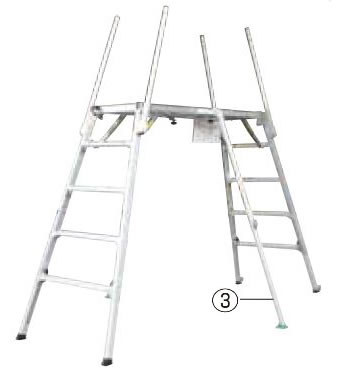

③ アウトリガー(14号・18号・連結ブリッジに装着可能)
勇馬
  • 転倒防止用アウトリガー
  • 揺れが抑えられて安定性が向上します。
  • 補助手摺やセーフティガード装着との併用が効果的です。
④セーフティガード褄側一体型(14号・18号に装着可能)
勇馬
  • 作業中の褄側転落防止
  • 桁側に収納された感知バーを引き出すことで妻側を含めた四面囲いが可能。
  • セーフティガードを取り付けたまま本体を折りたたむことが可能。
  • 補助手摺とは異なります。安全帯等の固定はしないで下さい。
