システム台車

特長

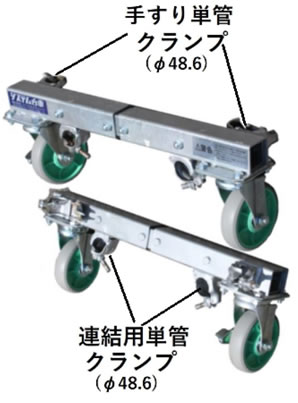

  • 資材に合わせて、組み合わせ自由なシステム台車です。

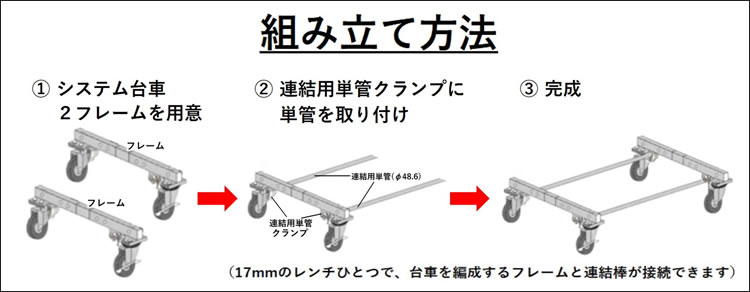

    フレームを繋ぐ連結棒には、単管パイプなどを使用します。
    長さの変わるフレームと、様々な長さの連結棒の組み合わせにより、台車のサイズが自在になります。
    ※ 連結棒は、お客様にてご手配ください。
  • 1フレームの耐荷重は400kg。
    2フレーム(1セット)で 800kgの耐荷重。
    1フレームを中間に追加すると、3フレーム使用で1,200kgの耐荷重
    2フレームを中間に追加すると、4フレーム使用で1,600kgの耐荷重となります。

仕様

システム台車
型番 WB-6EM
連結棒 単管 φ48.6mm

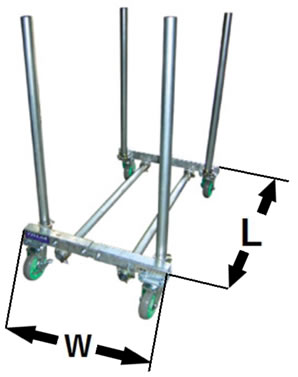

台車車幅 W:700/850/1,000mm
(設定幅Wは上記3段階のみ、任意の幅設定不可)
台車車長 L:300~4,000mm
(上記範囲L内、単管の長さで任意の車長を設定可能)
車輪 口径φ150mm タイヤ材質:ウレタン
積載荷重 800kg / 2フレーム(1セット)
1,200kg / 3フレーム
1,600kg / 4フレーム
自重 12.0kg
システム台車
使用例 二段積み
使用例 二段積み

連結棒の組み合わせで
一時保管場所として活用
(足場単管を利用した2段式台車)

使用例 長い物
使用例 長い物

最大4mと長いので、長尺金物の
ストックヤードとしても使用できます。

使用例 重量物
使用例 重量物

重量物でもフレーム追加で対応可能
