ベランダブラケット
リース品販売品

ベランダブラケット

特長

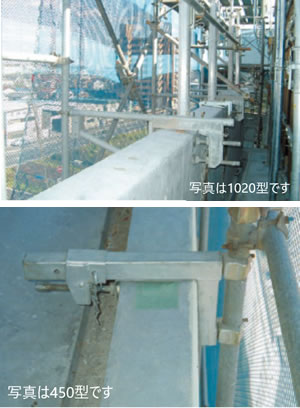

● BK1020
  • ベランダ部の型枠作業、仕上作業または改修工事等に最適。
  • 従来の枠組足場を使用せずにベランダ部よりハネ出して使用し、盛り替え可能です。
  • 1F(下層階)がすっきりし、搬入・資材・通路等のヤードがより確保できます。
  • 改修工事等、狭い場所や、一部にだけ足場を確保したい時に有効です。
● BK630 / BK450
  • 従来の垂直ネット養生を単管にてユニット化し、クレーンにて盛り替えPCベランダの高層マンションに最適です。

仕様

ベランダブラケット BK1020 BK630 BK450
先端クランプ φ42.7/48.6兼用
ベランダ挟み巾 125~220mm 250~460mm 100~250mm
先端許容荷重 350kg 350kg 250kg
自重 13.0kg 6.0kg 4.0kg

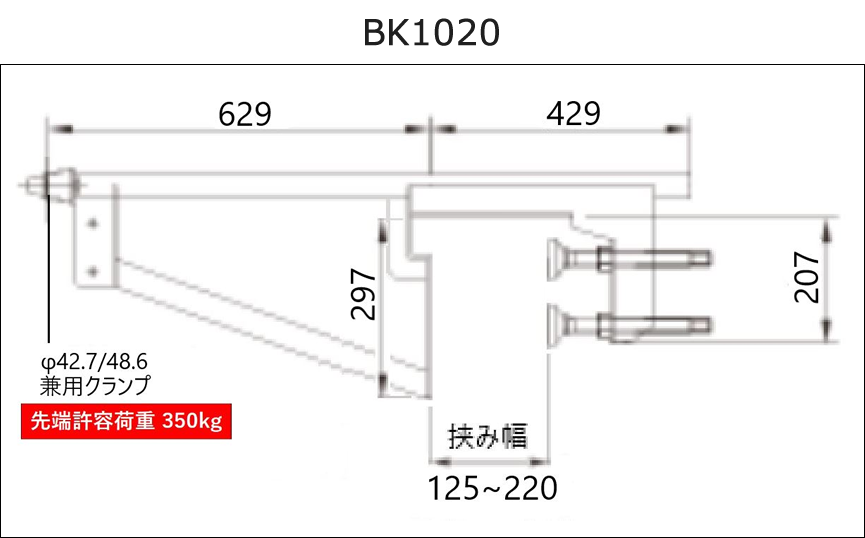

BK1020

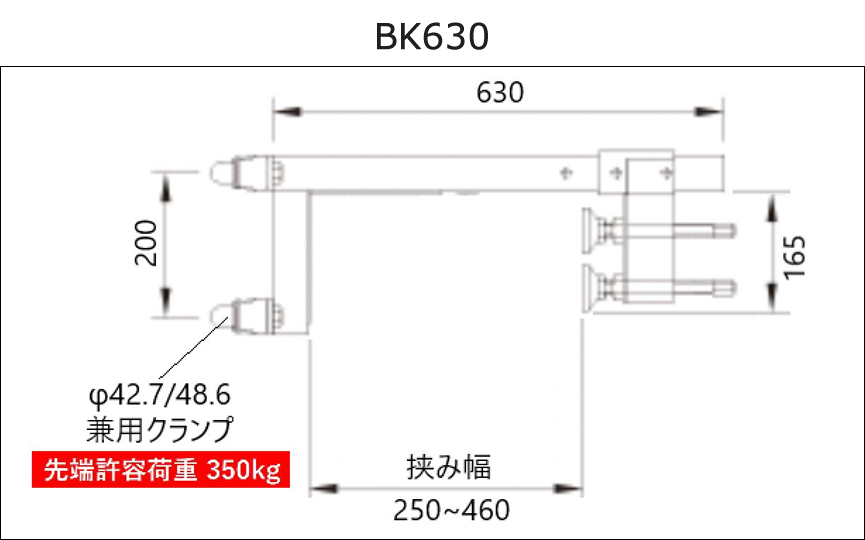

BK630

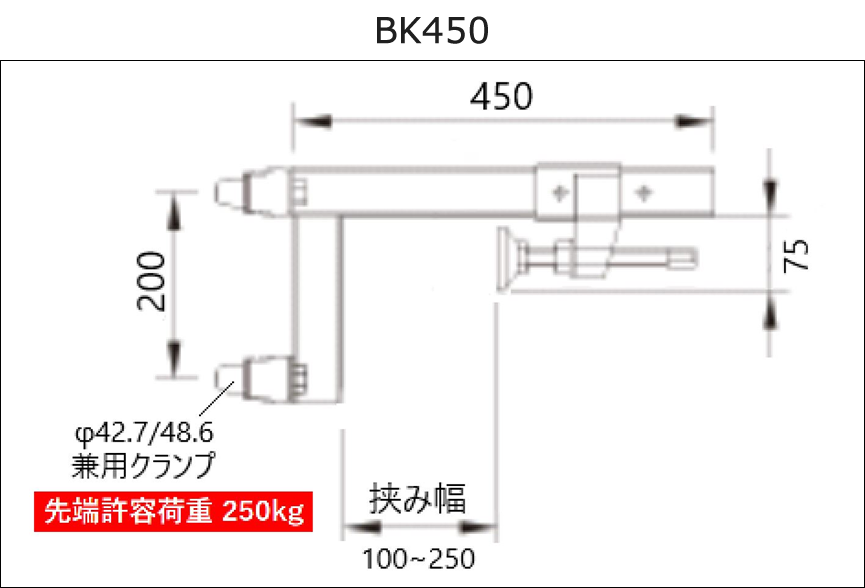

BK450
BK1020

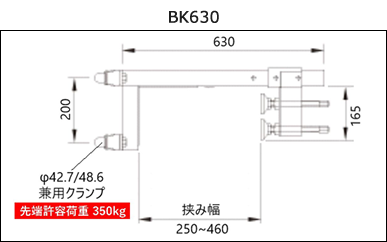

BK630

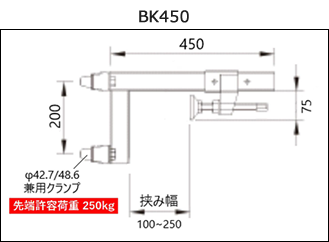

BK450

注意事項

  • 縦パイプ間のスパンは2メートル以内にして下さい。
  • 施工条件により水平力を受ける場合は、壁つなぎを必ず設けて下さい。
  • ベランダに加わる外力を検討し、ベランダ強度を確認して下さい。
  • 各ボルトは確実に締め、計画施工は一側足場の基準に従って下さい。
  • ユニット間の隙間等生じる場合は、ネット結束等により養生して下さい。
  • 養生ネットは15mm目以上の物を使用して下さい。
