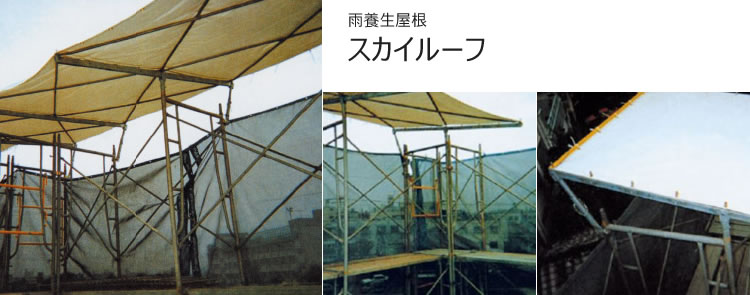

スカイルーフ(ヒサシ)
リース品

スカイルーフ(ヒサシ)

仕様

スカイルーフ用 金具規格
部材名 重量
取付金具A 3.0kg
伸縮取付金具B 6.5kg
本体アーム 7.0kg
※ 交叉筋違 4.0kg
養生シート(サイズの詳細は養生シート規格参照)
※ 交叉筋違は現場ご用意となります

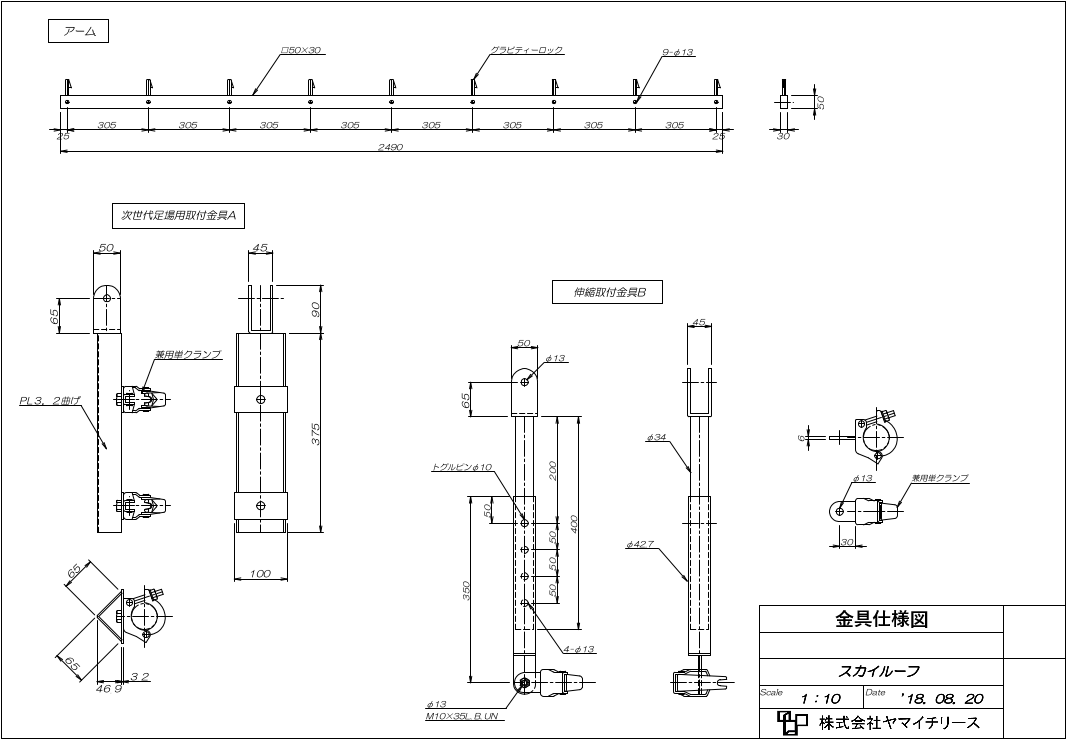

金具仕様図はこちら

スカイルーフ
スカイルーフ用 養生シート規格
インチサイズ:mm メーターサイズ:mm
1,830×2,440 1,800×2,400
1,525×2,440 1,500×2,400
1,220×2,440 1,200×2,400
915×2,440 900×2,400
610×2,440 600×2,400

養生シート仕様図はこちら

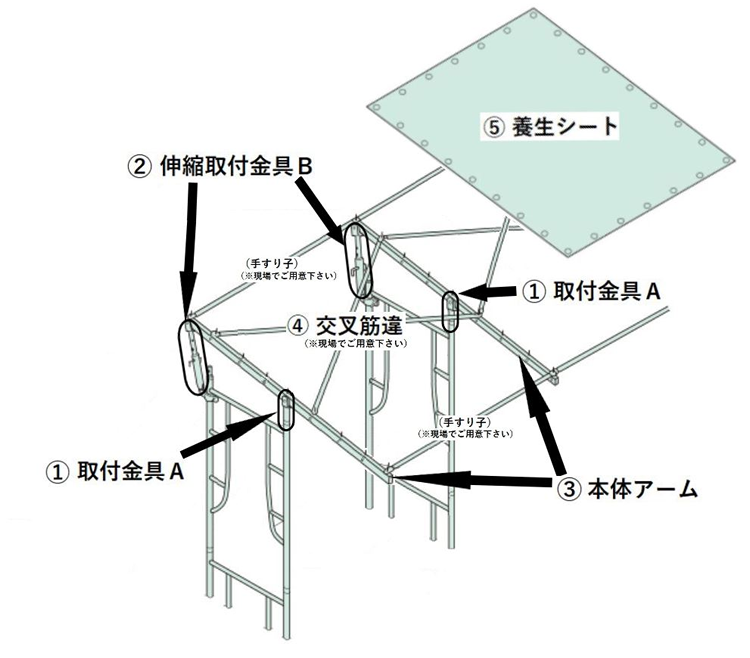

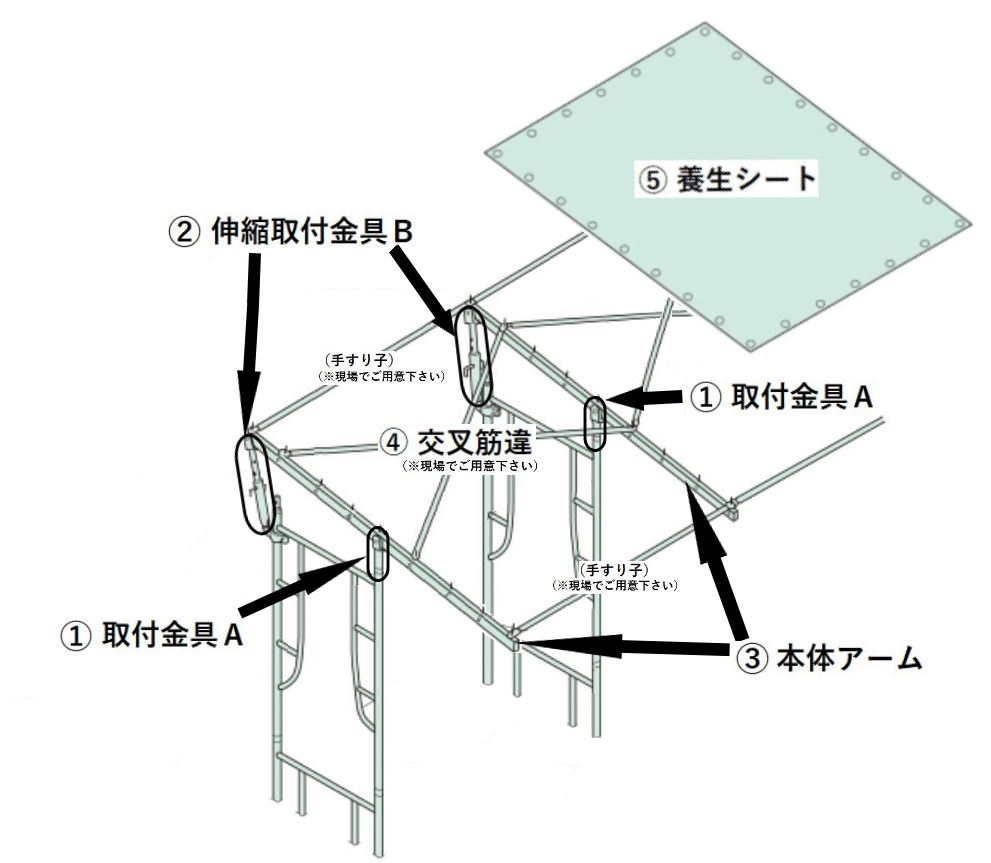

取付手順

  1. 建わくに、取付金具Aを固定する。
  2. 建わくに、伸縮取付金具Bを固定する。
  3. 取付けた金具A・Bに、本体アームを取付ける。
  4. 交叉筋違 、手すり子を取付ける。
    ※交叉筋違、手すり子は現場ご用意となります。
  5. 養生シートを取付ける。
