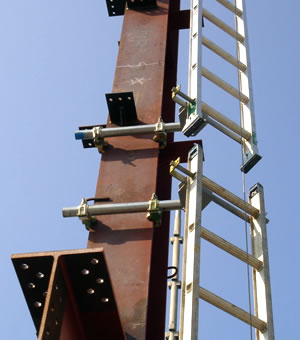

H柱用梯子ホルダー
リース品

H柱用梯子ホルダー

特長

  • H柱等に取付容易な、H柱用の梯子ホルダーです。
    ※ 取付可能柱 フランジ巾 125mm~500mm
  • 柱に対し 0°、45°、90°の3パターンの角度で取付可能(この角度でのみ取付可能。下記取付パターン参照下さい)
  • H柱にこの梯子ホルダーを取付ける場合、別途キャッチクランプが必要となります。
    【※キャッチクランプ(六役チャック)を、弊社にてご用意致しております】

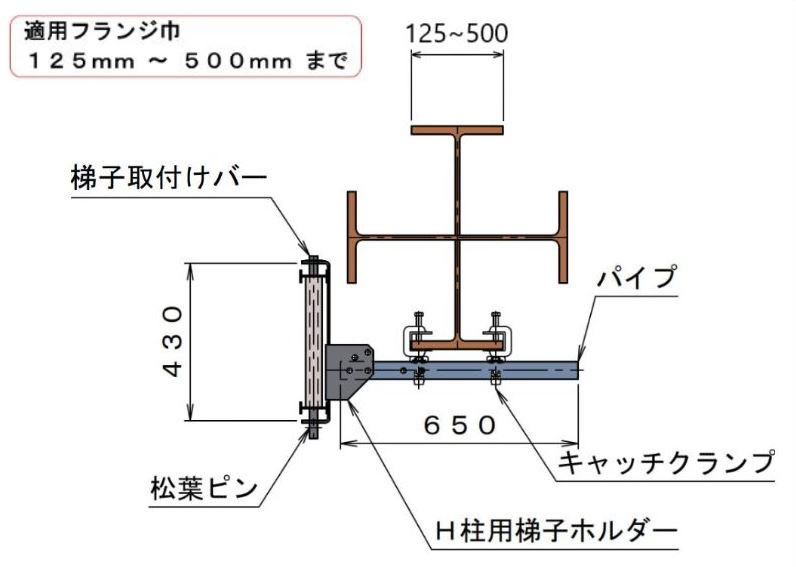

仕様図

H柱_仕様図
H柱_仕様図
材質 スチール製
適用フランジ巾 125mm ~ 500mm
※125mmでの使用の場合
下記、使用上の注意をご参照下さい
使用可能梯子 梯子支柱外寸 430mmまで
本体パイプ長 650mm
自重 4.8kg
(キャッチクランプ含まず)

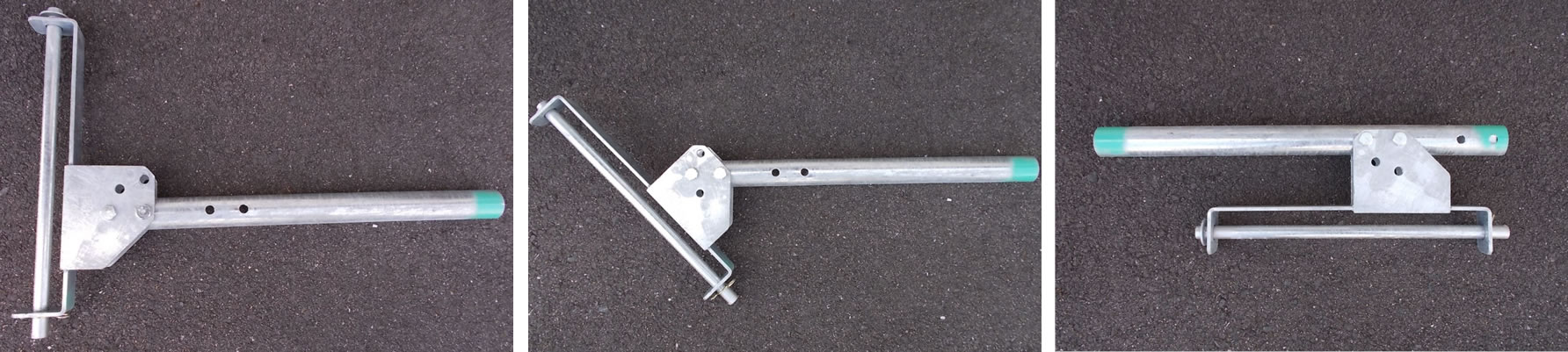

取付パターン

H柱取付パターン
H柱取付パターン
H柱取付パターン
使用上の注意
  • アルミ梯子は必ず当社指定品を使用して下さい。
  • ボルト・ピン・クランプは確実に締め、又取付けて使用して下さい。

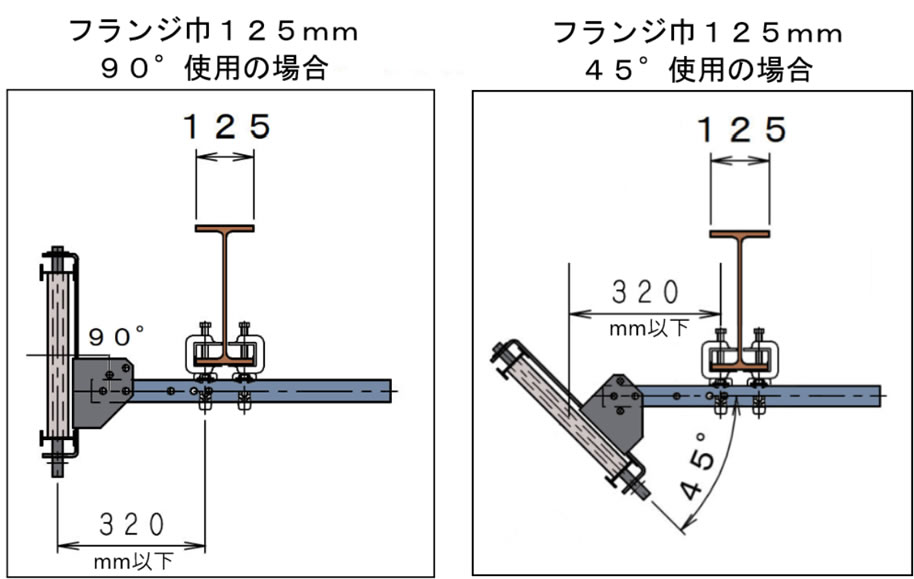

  • フランジ巾125mmで90°・45°で使用する際は梯子からクランプまで320mm以下で使用して下さい。
H柱取付パターン
使用上の注意
使用上の注意

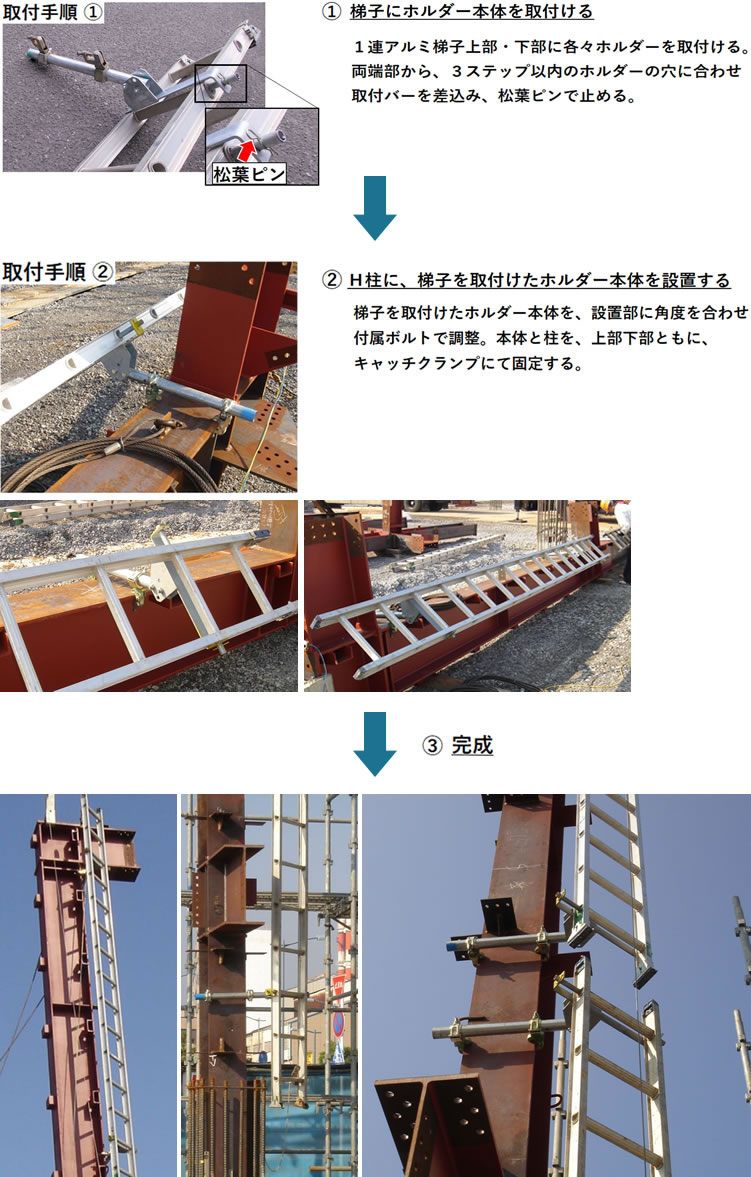

取付手順

取付手順
