台車・棚台車
システム台車
リース品販売品
特長
- 資材に合わせて、組み合わせ自由なシステム台車です。

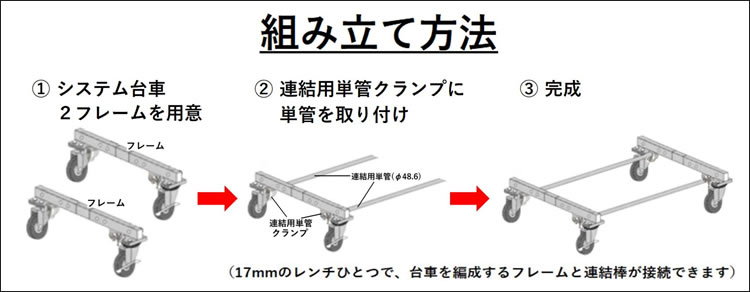

フレームを繋ぐ連結棒には、単管パイプなどを使用します。
長さの変わるフレームと、様々な長さの連結棒の組み合わせにより、台車のサイズが自在になります。
※ 連結棒は、お客様にてご手配ください。 - １フレームの耐荷重は400kg。
2フレーム(1セット)で 800kgの耐荷重。
1フレームを中間に追加すると、3フレーム使用で1,200kgの耐荷重
2フレームを中間に追加すると、4フレーム使用で1,600kgの耐荷重となります。
仕様
| 型番 | WB-6EM |
|---|---|
| 連結棒 | 単管 φ48.6mm |

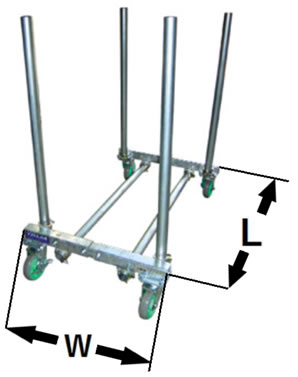

| 台車車幅 | W：700／850／1,000mm （設定幅Ｗは上記３段階のみ、任意の幅設定不可） |
| 台車車長 | Ｌ：300～4,000mm （上記範囲Ｌ内、単管の長さで任意の車長を設定可能） |
| 車輪 | 口径φ150mm タイヤ材質：ウレタン |
| 積載荷重 | 800kg ／ 2フレーム（1セット） 1,200kg ／ 3フレーム 1,600kg ／ 4フレーム |
| 自重 | 12.0kg |
使用例 二段積み
連結棒の組み合わせで
一時保管場所として活用
（足場単管を利用した2段式台車）
使用例 長い物
最大4mと長いので、長尺金物の
ストックヤードとしても使用できます。
使用例 重量物
重量物でもフレーム追加で対応可能
