トビック
トビック
リース品
特徴
- アルミ合金製で非常に軽量、燃え・サビ等の心配がありません。
- 一人で移動、取付け、取外しが短時間に行なえます。
- ワンタッチ折りたたみ式でコンパクトです。
- 転用等には重機等不要、工期の短縮と工費の削減に貢献します。
- 各部材とも強固に設計され、安全荷重200kg・fに対し安全率は5倍です。

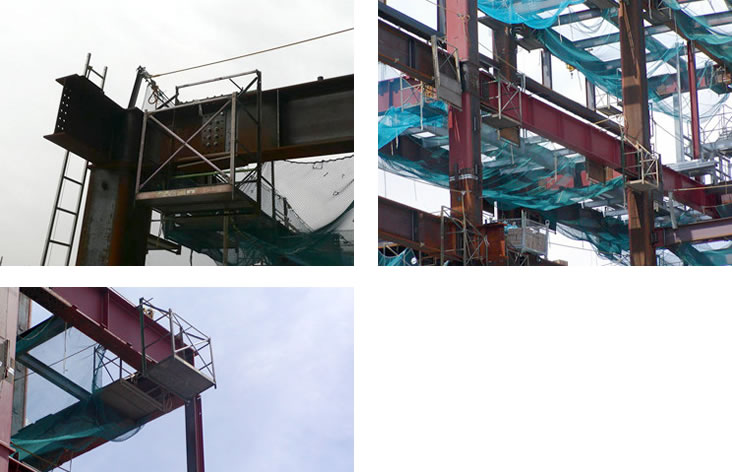

採用例

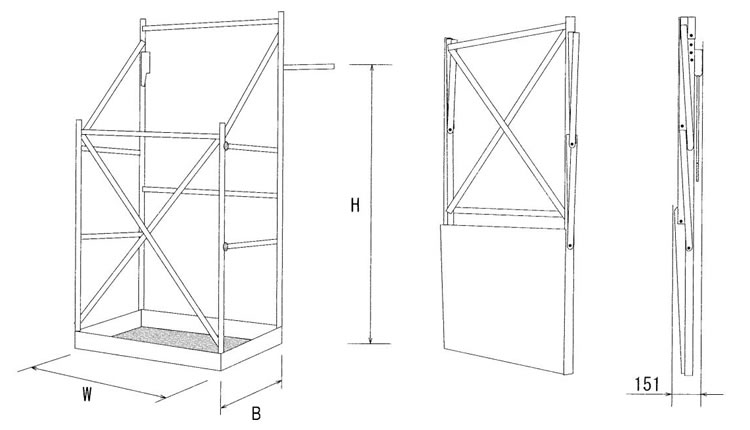

仕様
| 型式 | 寸法（mm） | 最大積載荷重 （kg） | 自 重 量 （kg） | ||
|---|---|---|---|---|---|
| B | W | H | |||
| トビック1型 | 617 | 763 | 1260 | 200 | 13 |
| トビック2型 | 617 | 1063 | 1260 | 200 | 15 |
注意

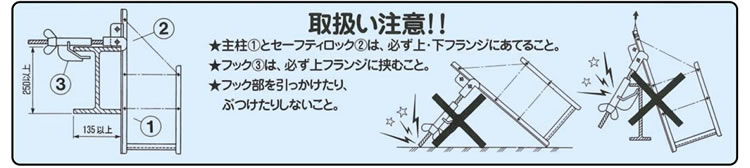

- トビック本体から水平養生ネット、垂直養生ネットの取付をしないで下さい。
- トビックの取付は梁上での作業となりますので、充分ご注意下さい。
- トビックへの乗り降りは、衝撃のかからぬ様にしてください。
- アルミ製につき、取扱はていねいにお願いします。
- 安全帯はトビック本体から取らないで下さい。
取付金具の種類

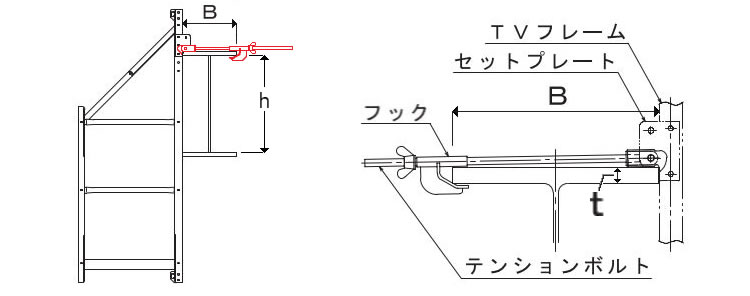

A型金具（標準仕様）
A型金具使用可能寸法
| 型 式 （商品名称） | 品 番 | B寸法 （適用フランジ幅） | h寸法 （※本締の最適用梁成） | t 寸法 （適用フランジ厚さ） | テンションボルト 寸法 |
|---|---|---|---|---|---|
| A2型 （A-2取付金具） | TVA2L | 135 ～ 490mm | 250 ～ 760mm | 6 ～ 30mm | 600mm |
| TVA2R |
※最適用梁成は梁下端からトビックの作業床までを500mmとした場合の寸法です。

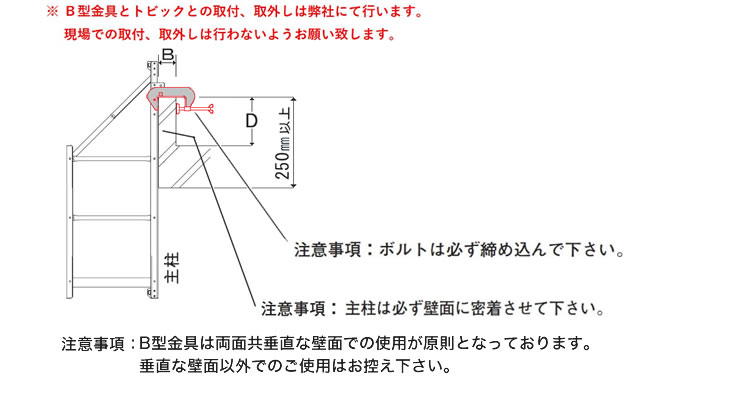

B型金具（オプション）
B型取付金具仕様寸法
| 型 式 （商品名称） | 品 番 | B寸法 | D寸法 |
|---|---|---|---|
| B2型 （B-2取付金具） | TVB2L | 5 ～ 150mm | 120mm 以上 |
| TVB2R | |||
| B4型 （B-4取付金具） | TVB4L | 120 ～ 300mm | 220mm 以上 |
| TVB4R |

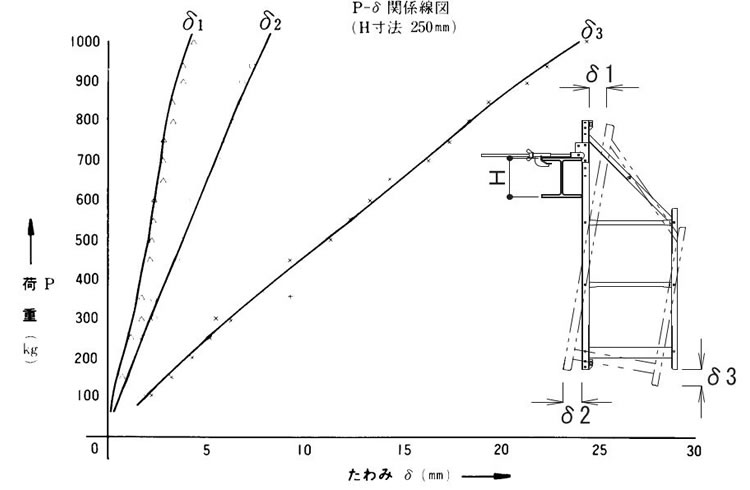

強度グラフ
